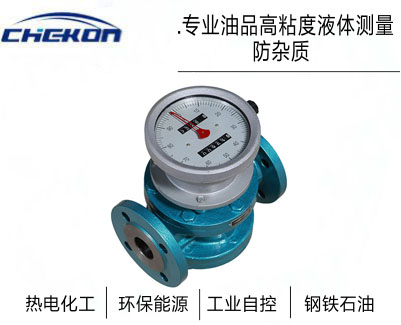

LL系列腰輪流量計 專業油品高粘度液體測量 防雜質
|
LL腰輪流量計是用于對管道中液體流量進行連續或間歇測量的高精度計量?jī)x表。其原理是當被測液體流經計量室時，在流量計的進出口形成壓差，腰輪在此壓差的推動下旋轉，同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉，隨著腰輪的轉動，液體經由計量室不斷排出流量計，每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累計流量。它具有量程范圍大、結構簡單、壓力損失小、粘度適應性強，能測量高溫、高粘度液體、標定方便、安裝簡易和對進出口管道內的流場無特殊要求等諸多優點，是容積式流量計的代表產品。因而被廣泛用于石油、化工、醫藥、國防、食品等工業和商業部門的油品燃料的流量檢測。
|
型號 |
殼體、前蓋、后蓋 |
蓋板 |
腰輪轉子 |
軸 |
軸套 |
公稱壓力 |
|
LL-A |
鑄鐵 |
鑄鐵 |
鋁合金 |
不銹鋼 |
滾珠軸承 |
0.6、1.0、1.6 |
|
LL-B |
鑄鋼 |
鑄鐵 |
鋁合金 |
不銹鋼 |
滾珠軸承 |
2.5、4.0 |
|
LL-C |
鋁合金 |
鑄鐵/ 不銹鋼 |
鋁合金 |
不銹鋼 |
滾珠軸承 |
0.6、1.0、1.6 |
|
備注 |
LL-A鑄鐵腰輪流量計廣泛用于各種油品及對鑄鐵不腐蝕介質計量 |
|||||
|
LL-B鑄鋼腰輪流量計用于高壓、低腐蝕性介質的計量 |
||||||
|
LL-C鑄鋁輕型腰輪流量計適用于低粘度、低壓、低腐蝕（如水）介質計量 |
||||||
|
公稱通徑 （mm） |
液體粘度 3.0~150mpa.s |
液體粘度 0.6~3.0mpa.s |
液體粘度 3.0~150mpa.s |
液體粘度 0.6~3.0mpa.s |
|
15 |
0.25~2.5 |
0.5~2.5 |
0.5~2.5 |
0.83~2.5 |
|
20 |
0.25~2.5 |
0.5~2.5 |
0.5~2.5 |
0.83~2.5 |
|
25 |
0.6~6 |
1.2~6 |
1.2~6 |
2~6 |
|
40 |
1.6~16 |
3.2~16 |
3.2~16 |
5.3~16 |
|
50 |
2.5~25 |
5~25 |
5~25 |
8.3~25 |
|
80 |
6~60 |
12~60 |
12~60 |
20~60 |
|
80II |
12~100 |
22~100 |
20~100 |
33.3~100 |
|
100 |
10~100 |
20~100 |
20~100 |
33.3~100 |
|
150 |
40~200 |
40~200 |
100~200 |
66.7~200 |
|
精度等級 |
0.5 |
0.2 |
||
|
工作溫度 |
（-20~+60C°），特殊要求，設計高溫散熱筒可達（60C°~200C°） |
|||
|
流量范圍 |
m3/h |
|||
|
信號輸出 |
電流4~20mA,脈沖輸出 |
|||
LL - 口徑 - 輸出 - 材質 - 流量范圍 - 壓力 - 歸零
|
儀表口徑 |
DN15 ~ DN150 |
||||||
|
信號輸出 |
I2 ： 12 V光電發信器 |
3 ： 24V光電發信器 |
I4：4~20mA電流輸出 |
||||
|
|
A、鑄鐵 |
B、鑄鋼 |
C、 鋁合金 |
||||
|
流量范圍 |
查流量范圍表（見上圖） |
||||||
|
壓力等級 |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
||
|
回零功能 |
Z：回零功能 |
||||||
